تمامی هشبوردها دارای دو شین (Busbar) اصلی هستند که ولتاژ را از منبع تغذیه (Power Supply) دریافت میکنند.

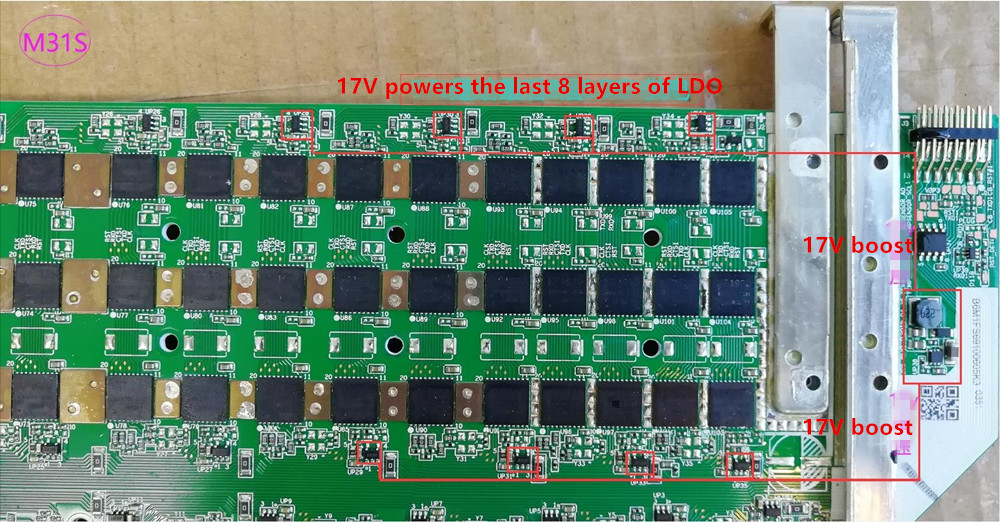

وظیفه مدار بوستر: در ابتدای هشبورد، مدار بوستر وظیفه دارد ولتاژ ورودی (مثلاً ۱۲ ولت) را به ولتاژ بالاتری (عموماً ۱۷ ولت) تبدیل کند. این ولتاژ برای تغذیه LDOهای دامنههای آخر بسیار حیاتی است.
ولتاژ ورودی: این ولتاژ عموماً ۱۲ یا ۱۴ ولت است، اما در برخی سریهای انتماینر ممکن است به ۱۷ یا ۲۰ ولت نیز برسد.
قلب تپنده و تعیینکننده قدرت یک ماینر، چیپهای ASIC آن هستند.

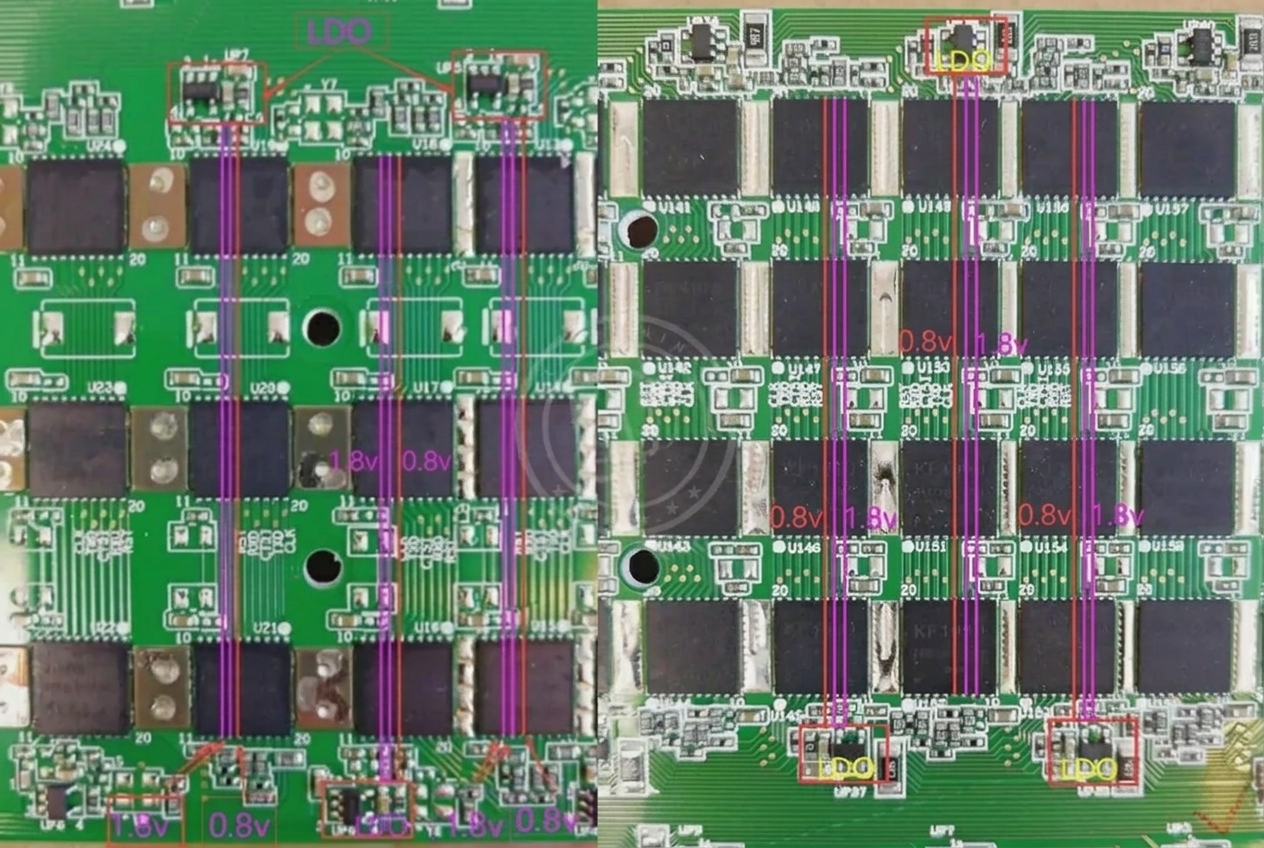

در ورژنهای جدید: از دو LDO استفاده میشود (یکی برای تولید ولتاژ ۱.۸ ولت و دیگری برای ولتاژ ۰.۸ ولت مخصوص کلاک).
دستهبندی دامنهای: چیپها به صورت سری در دستههای دوتایی، سهتایی یا چهارتایی قرار میگیرند که به هر دسته، یک «دامنه» یا Domain گفته میشود.
تامین ولتاژ (LDO): ولتاژ مورد نیاز سیگنالها در هر دامنه توسط رگولاتورهای LDO تامین میشود.
در ورژنهای قدیمی واتماینر: از یک LDO استفاده میشد.
قبل و بعد از هر چیپ اسیک، عموماً ۵ تستپوینت حیاتی تعبیه شده است. این نقاط به تعمیرکار اجازه میدهند تا با اندازهگیری ولتاژ و سیگنال، دقیقاً متوجه شود که خرابی در کدام چیپ یا کدام دامنه رخ داده است. بدون شناخت این نقاط، تعمیر هشبورد عملاً غیرممکن است.

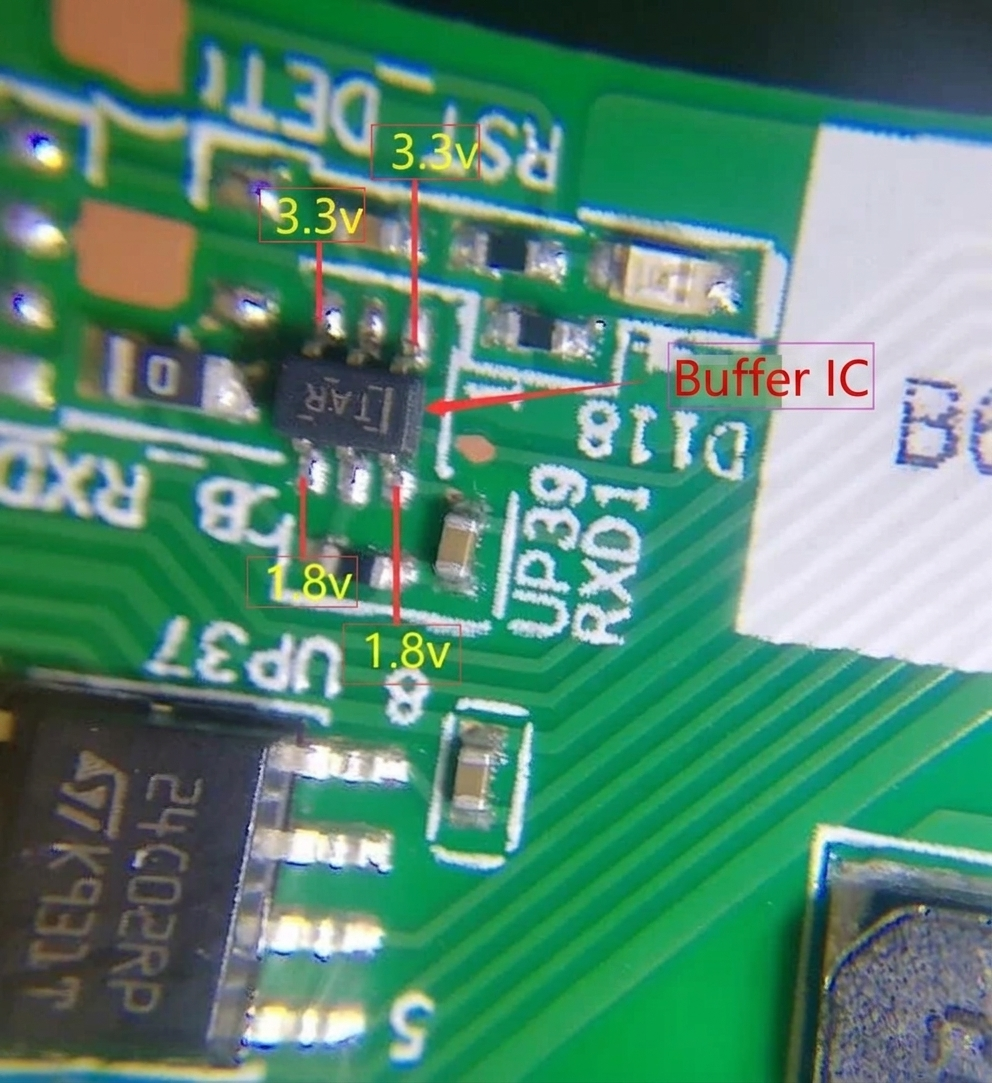

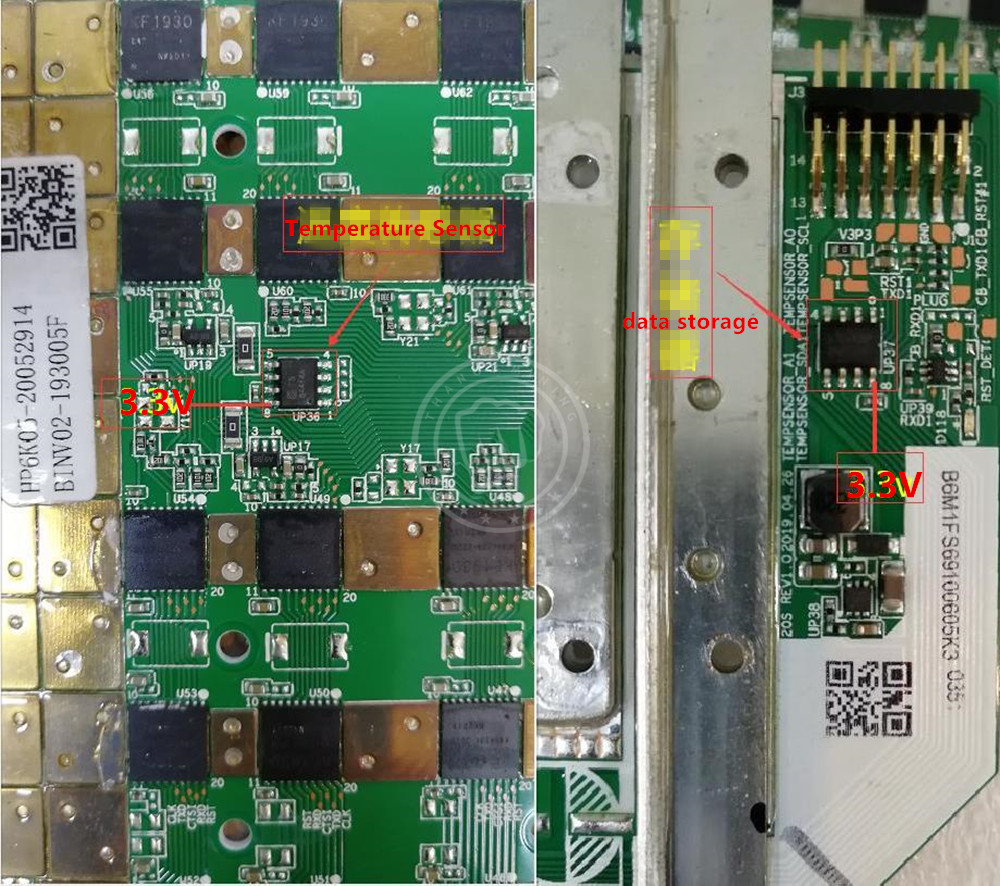

در ابتدای ورودی هشبورد، قطعات زیر نقش حیاتی ایفا میکنند:
شناخت این اجزا به شما اجازه میدهد تا به جای تعویض قطعات به صورت تصادفی، به صورت علمی و هدفمند به عیبیابی بپردازید. هر یک از این قطعات اگر دچار مشکل شوند، کل فرآیند استخراج با اختلال مواجه خواهد شد.
